Станок с ЧПУ на Ардуино с CO2-лазером

Изготовление оправ для зеркал и линзы CO2-лазера для ЧПУ

Из алюминиевого уголка 50х20х2 сделал оправки для зеркал и линз. Для этого в заготовках просверлил по отверстия диаметром 20 мм с помощью ступенчатого сверла. Вокруг каждого отверстия просверлил ещё по 4 отверстия 2.5 мм, и нарезал резьбу М3. Чтобы быстро и качественно нарезать резьбу M3 в алюминиевой заготовке, зажимаем метчик в шуруповерт, приставляем к отверстию с небольшим усилием и даем обороты. Результат отличный. Сверлом бОльшего диаметра снимаем фаску.
В основании заготовки сверлим отверстие для подходящего болта. Вставляем зеркало или линзу в заготовкус обратной стороны поджимаем двумя болтиками М3 с мягкими большими шайбами. Так же с фронтальной стороны вкручиваем 2 болтика М3 с большими шайбами. В какой-то момент шайбы закончились, и недостающие делались из пластиковой полуторалитровой пластиковой бутылки. Замечу, что такая фиксация зеркала или линзы позволяет сделать микрокалибровку подтягивая или отпуская нужные болтики. Зеркало устанавливается золотой поверхностью к источнику CO2-лазера.

Оправа для зеркала CO2-лазера

Устанавливаем зеркала и линзу на ЧПУ для CO2-резки

Сначала следует установить оправу с линзой на каретку станка с ЧПУ. Линза выпуклой стороной устанавливается в сторону источника лазера. Поверхность линзы должна быть параллеьна рабочей плоскости. Обрабатываемая заготовка должна быть на фокусном расстоянии от линзы. Чтобы выжигать на фанере или деревянных щитах толщиной до 20мм, я установил линзу на высоте 83.5 мм от основания станка: 63.5 мм + 20 мм. Под заготовку всегда можно что-нибудь подложить, чтобы её поверхность была на расстоянии 63.5 мм от линзы.
Кроме того, для выжигания, лучше держать заготовку не на фокусном расстоянии, а чуть ближе или дальше, чтобы пятно CO2-лазера было покрупнее. Далее, над линзой устанавливаем оправу с зеркалом под углом 45 градусов.

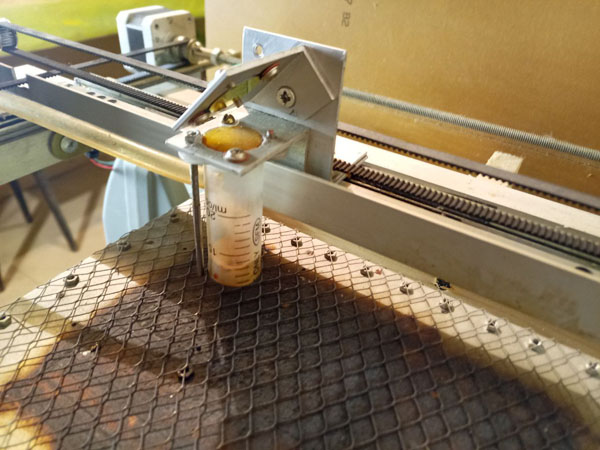

Установка линзы и зеркала на каретку ЧПУ

Теперь на подвижной перемычке рамы ЧПУ устанавливаем второе зеркало. Высота над рабочем полем его центра должна совпадать с высотой центра зеркала на каретке. Для правильной установки была сделана платформа из того же алюминиевого уголка.

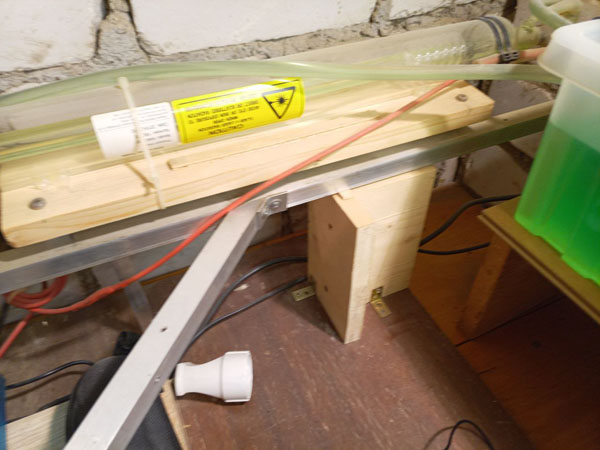

Установка трубки CO2-лазера на раму станка с ЧПУ

Трубку устанавливаем соблюдая высоту надо рабочим полем. Для этого на раме устанавливается специальная платформа. Я сделал из обычной доски. Учтите, что при калибровке скорее всего придется что-то переделывать. Так что делать супер-качественно не спешите.
